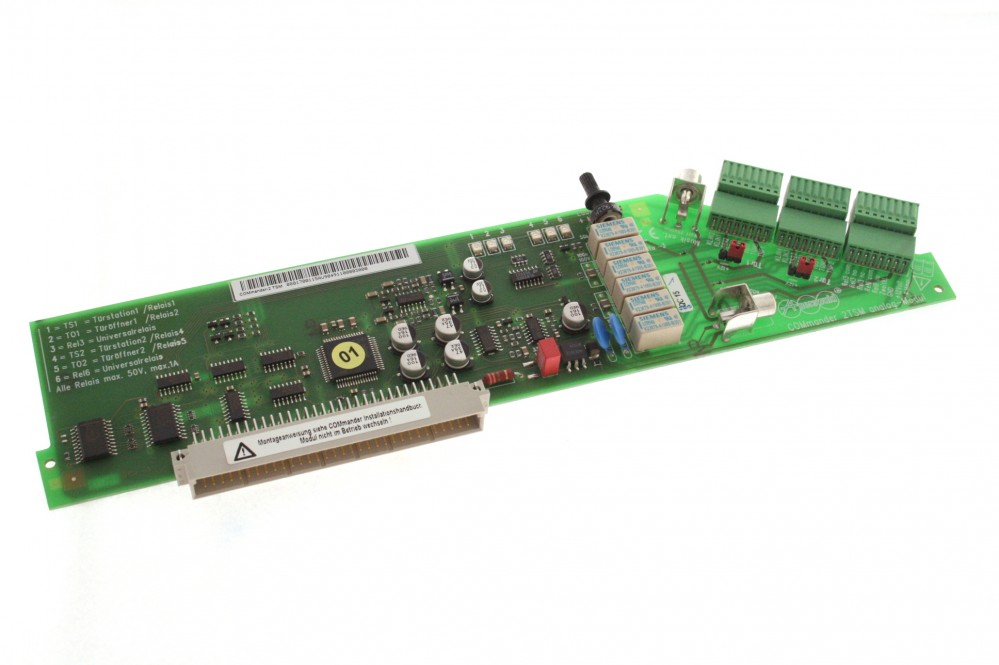

COMmander® 2TSM-Modul
Erweiterungsmodul mit Tür-, Schalt- und Musikfunktionen für
COMmander Basic, Basic.2, Business und COMmander 6000-Serie.
Türsprechen für 2 Türsprechsysteme (nach FTZ 123 D12-0) ohne
Verlust einer Nebenstelle, z. B. mit TFS-Dialog 100
2 Türöffner über Telefon betätigen
4 Türklingeleingänge, davon 1 alternativ als Alarmeingang
konfigurierbar
6 Schaltrelais, konfigurierbar zum Türsprechen, Türöffnen oder für
universelle Schaltfunktionen (pro verwendeter Türstation werden
1-2 Schaltrelais benötigt)
Musikfunktion, z. B. MP3-Player bei Rückfrage einschalten
Universell, z. B. „Relais tagsüber an, nachts aus“
Fernschalten von intern / vom Amt
Audioeingang für externe Wartemusik
Audioausgang für Durchsagen
Zweitklingelanschluss
Mit dem COMmander 2TSM-Modul wird Ihr COMmander Basic, Basic.2, Business oder die COMmander 6000-Serie um
zwei Türstationen mit je einem Türöffner und vier Klingeleingängen erweitert. Weiterhin können Sie Wartemelodien oder
Textansagen über ein extern angeschlossenes Gerät, z. B. einen handelsüblichen MP3-Spieler, einspielen.
Features
Anschlussmöglichkeiten
2 Ports für Türsprechsysteme nach FTZ 123 D12-0
4 Türklingeleingänge, davon 1 alternativ als Alarmeineingang
konfigurierbar
6 Schaltrelais, konfigurierbar zum Türsprechen, Türöffnen
oder für universelle Schaltfunktionen (pro verwendete
Türstation werden 1-2 Schaltrelais benötigt)
Zweitklingelanschluss
Audioeingang für externe Wartemusik
Audioausgang für Durchsagen
Funktionen
Türsprechen für 2 Türfreisprechsysteme (nach FTZ 123 D12-
0) ohne Verlust einer Nebenstelle, z. B. mit TFS-Dialog 100
Türöffner über Telefon betätigen
Alarmfunktion
Durchsagefunktion
Universell, z. B. Relais tagsüber an, nachts aus
Fernschalten von intern / vom Amt
Unterstützte Auerswald Telefonanlagen
2TSM-Modul
COMmander Basic
COMmander Basic.2
COMmander Basic.2 19“ (BA-TSM erforderlich)
COMmander Business
COMmander Business 19“ (BU-TSM erforderlich)
COMmander 6000
2TSM-R-Modul
COMmander 6000R
COMmander 6000RX
Technische Daten
Betriebsspannung: aus dem COMmander-Grundgerät
Einbau: Steckplatz im Gehäuse des COMmander
Türsprechanschlüsse: 2 nach FTZ 123 D12-0
Belastbarkeit Schaltrelais: 30 V, max. 1 A
Klingel-/Schalteingänge: für 4 Klingeltaster 5 bis 15 V AC
oder DC positiv gegen TGND / für 4 potentialfreie Schließer
Audioeingang: Eingangspegel einstellbar -18 bis +10 dB (1
Veff), Eingangswiderstand 25 bis 50 kOhm
Audioausgang: Ausgangspegel max. 1 Veff,
Innenswiderstand 600 Ohm
Abmessungen (B x H x T): 293 mm x 75 mm x 16 mm
(2TSM), 25 mm x 261,8 mm x 148,6 mm (2TSM-R)
Gewicht: ca. 120 g (2TSM), ca 206 g (2TSM-R)
Sicherheit: CE
Lieferumfang
COMmander 2TSM-Modul bzw. 2TSM-R-Modul
Anschlusskabel Cinch (mono)
Bestellinformation
Bezeichnung: COMmander 2TSM-Modul
Artikelnummer: 90491
EAN-Code: 4019377904916
Bezeichnung: COMmander 2TSM-R-Modul
Artikelnummer: 90681
EAN-Code: 4019377906811
