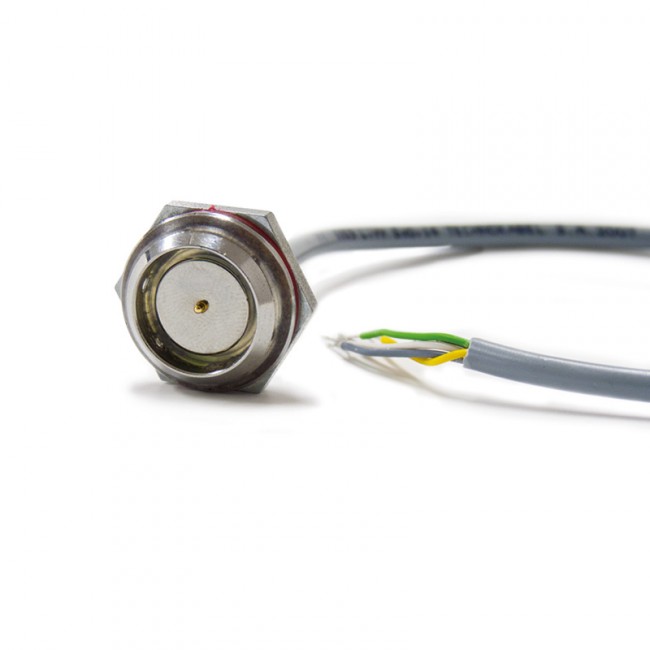

Produktbeschreibung
Mit dieser Technologie können Sie ein einfaches und effizientes Zutrittssystem für Ihre eigenen vier Wände, Ihr Unternehmen oder Ihren Verein umsetzen. Und das zu einem sensationellen Preis- Leistungsverhältnis!
Verwendungszweck
Durch die nahtlose Integration dieser Lösung in unsere Loxone Config Software lassen sich individuelle Wünsche hinsichtlich Berechtigungen oder gekoppelter Funktionen (z.B. Schlüssel anlegen des Hausherren bei Nacht bewirkt Tür öffnen + Licht gedimmt einschalten + Lieblingsmusik abspielen im Foyer usw.) einfach umsetzen. Ihrer Fantasie sind keine Grenzen gesetzt.
Diese Lösung lässt sich beispielsweise auch für die Absicherung eines Maschinenparks einsetzen. Ziel: Nur autorisierte Mitarbeiter dürfen bestimmte Maschinen verwenden. Die Freischaltung erfolgt durch das Anlegen des iButtons am Leser. Der iButton wird durch den Magnet im Leser gehalten.
Wir selbst (Loxone Österreich) setzen diese Lösung in unserem Haus erfolgreich ein.
Es handelt sich hier um eine "1-Wire Lösung". Um den elektrischen iButton Schlüssel-Leser mit Loxone in Betrieb zu nehmen, ist die Loxone 1-Wire Extension oder ein ähnliches 1-Wire Gerät erforderlich.
Funktionsweise
Durch Anlegen eines Elektronischen Schlüssels an den Elektronischen Schlüssel Leser wird ein Signal übermittelt. Bei Anlegen eines magnetischen Schlüssels wird der iButton im Leser gehalten. Der Elektronische Schlüssel Leser kann an ein 1-Wire Gerät, wie der Loxone 1-Wire Extension angeschlossen werden.
Einbau & Montage
Sie können den Elektronischen Schlüssel Leser einfach in der Wand verputzen oder an Platten oder Gehäusen montieren.
Der Elektronische Schlüssel Leser ist für den Einbau in Platten oder Gehäusen bis 5mm Materialstärke und einem Durchsteckdurchmesser von 20mm geeignet.
Wasserfest (dennoch nicht für die Nutzung unter härteren Umgebungsbedingungen empfohlen, da auf Dauer nicht korrosionsfest)
Anschlussbelegung
Der Elektronische Schlüssel Leser wird an die Loxone 1-Wire Extension angeschlossen. Der weiße Draht an "DATA" der Extension, der graue Draht an "GND". Der gelbe Draht ist der gemeinsame Ground der beiden Leds. Grün = grüne Led; Rot = rote Led
grüne Led: U=2,1 V 20 mA
rote Led: U=1,95V 20 mA
Bei höherer Spannung passenden Vorwiderstand verwenden!
Da die Intelligenz im iButton selbst hinterlegt ist, kann pro 1-Wire Extension nur ein iButton Leser angeschlossen werden, da keine Unterscheidung möglich ist, an welchem Leser der iButton dranhängt.
Technische Daten
- Signalübermittlung per 1-Wire, basierend auf iButton Technologie
- robustes Gehäuse
- Zweifärbige LED in der Mitte der Leseeinheit (rot/grün)
- separat ansteuerbar, zb. mit einem 0-10V Ausgang von Miniserver / Extension
- rot 1,95V, grün 2,1V
- Temperaturbereich: -40 °C bis 85 °C
Lieferumfang
- 1 x Elektronischer iButton Schlüssel-Leser magnetisch
- 1 x M20 Flachmutter
- 1 x Dichtring
